一、 概述

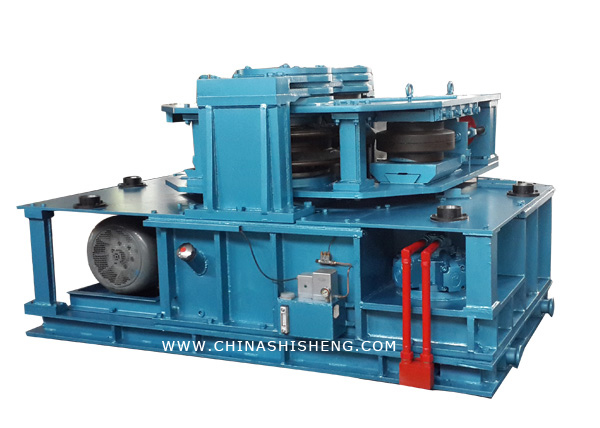

ZG-3型拱形支架滚压成形机是矿用U型钢拱形支架成形加工的专用设备，对部颁《巷道金属支架系列》MT143-86标准中半园拱可缩性支架，三心拱直腿可缩性支架，三心拱曲腿可缩性支架，圆形等可缩性支架的梁和腿均可进行弯曲成形。而且适用于18U、25U、29U和36U四种U型钢经调质（屈服极限≤600MPa）后的梁和腿的成形，成形后的U型钢支架，其技术指标符合《煤矿用U型钢可缩性支架制造技术条件》MT195-89标准中的所有要求。
本机采用计算机程序控制，具有性能稳定、故障率低、调节方便、工作效率高等优点。该系列设备均采用侧辊摆动式四辊滚弯原理，实现了在梁、腿的滚压成形中可定长下料，一次入料，自动成形和自动化生产。
二、主要技术参数
|
总功率 |
37+18.5+0.06kw |
Total power |
37+18.5=0.06kw |
|
主电机功率 |
37kw |
Major motor power |
37kw |
|
控制电机功率 |
18.5kw |
Control motor power |
18.5kw |
|
润滑电机功率 |
0.06kw |
Lubricant motor power |
0.06kw |
|
滚弯速度 |
0~8m/min(配JM12-F0.8马达) |
Rolling speeds 0~8m/min(if JM-F0.8Mmotor indtalled) |
|
主机重量 |
13500kg |
Major unit Weight |
13500kg |
|
外形 |
2300×1600×1400mm |
Dimension |
2300×1600×1400mm |
|
泵站重量 |
2000kg |
Pumq sraeion Weight |
2000kg |
|
外形 |
2000×1200×1500mm |
Dimension |
2000×1200×1500mm |
|
Ｕ形钢屈服极限 |
≤60MPa |
Field point of U-Section materials |
≤60MPa |
|
曲率半径 |
≥1100mm |
Formed curve radius |
≤100mm |
